Тефлоновые шланги SAE100 R14
Применение: для гибкой связи агрегатов различного оборудования, машин и механизмов, требующих повышенной стойкости к высокой температуре, давлению и химически агрессивным средам, а также работающих в условиях высокого уровня вибраций, пульсации давления и гидроударов рабочей жидкости
Рабочая среда: сжатый воздух (в компрессорных линиях и др.), пар (предел давления пара 18 кг/см2), газообразный азот, кислород, бензосодержащие продукты, минеральные и растительные масла, а также для химических и др. продуктов.
Рабочая температура: от -75 до +260 °С
Исполнение: Внутренний слой:
Цилиндрическая трубка из белого политетрафторэтилена (PTFE)
гладкая –S (smooch)
гофрированная – C (corrugated) для увеличения эластичности
Армирование: оплетка из нержавеющей стали AISI 304 (1.4301 / 1.4306 ):
одна – 1S
две – 2S
|
PTFE |

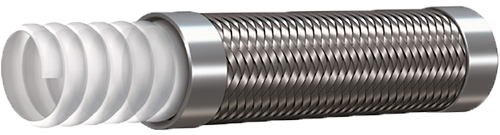

С1S304 (гофрированный однооплёточный) |
|
Условный проход |
Внутренний диаметр |
Наружный диаметр |
Рабочее Давление |
Разрывное Давление |
Радиус изгиба |
Удельный вес |
|||
| inch | mm | Min | Max | Min | Max | Bar | Bar | mm | Кг/м |
| 1/4 “ | 6.3 | 5.75 | 6.55 | 9.85 | 10.55 | 151 | 450 | 32 | 0.20 |
| 5/16 “ | 8 | 7.75 | 8.55 | 12.25 | 13.15 | 126 | 370 | 36 | 0.24 |
| 3/8 “ | 10 | 9.14 | 10.25 | 15.85 | 16.55 | 110 | 330 | 58 | 0.35 |
| 1/2 “ | 12.7 | 12.45 | 13.25 | 18.45 | 19.35 | 90 | 270 | 82 | 0.40 |
| 5/8 “ | 16 | 15.35 | 16.25 | 24.85 | 25.55 | 80 | 260 | 95 | 0.50 |
| 3/4 “ | 19 | 18.6 | 19.85 | 28.25 | 29.55 | 65 | 230 | 113 | 0.55 |
| 7/8 “ | 22 | 21.84 | 22.86 | 32.25 | 33.55 | 60 | 190 | 145 | 0.63 |
| 1 “ | 25 | 24.89 | 26.16 | 35.55 | 36.85 | 55 | 150 | 189 | 0.78 |
|
PTFE |

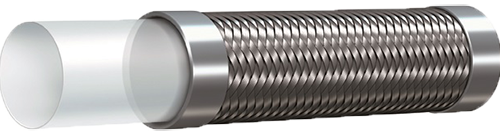

S1S304 (гладкий однооплёточный) |
|
Условный проход |
Внутренний диаметр |
Наружный диаметр |
Рабочее Давление |
Разрывное Давление |
Радиус изгиба |
Удельный вес |
|||
|
inch |
mm |
Min |
Max |
Min |
Max |
Bar |
Bar |
mm |
Кг/м |
|
1/8 “ |
3 |
2.85 |
3.25 |
5.45 |
6.15 |
300 |
650 |
40 |
0.07 |
|
3/16 “ |
4.8 |
4.65 |
4.90 |
7.45 |
8.10 |
270 |
600 |
70 |
0.095 |
|
1/4 “ |
6.3 |
5.95 |
6.55 |
8.45 |
9.25 |
210 |
552 |
81 |
0.12 |
|
5/16 “ |
8 |
7.85 |
8.45 |
10.55 |
11.45 |
190 |
540 |
131 |
0.135 |
|
3/8 “ |
10 |
9.65 |
10.35 |
12.25 |
13.15 |
175 |
450 |
182 |
0.165 |
|
1/2 “ |
12.7 |
12.55 |
13.25 |
15.85 |
17.25 |
160 |
425 |
211 |
0.23 |
|
5/8 “ |
16 |
15.75 |
16.35 |
18.65 |
20.25 |
120 |
385 |
252 |
0.28 |
|
3/4 “ |
19 |
18.65 |
19.25 |
22.15 |
23.45 |
110 |
315 |
323 |
0.40 |
|
7/8 “ |
22 |
21.85 |
25.65 |
25.85 |
26.85 |
90 |
240 |
421 |
0.46 |
|
1 “ |
25 |
24.85 |
25.65 |
28.85 |
29.85 |
85 |
200 |
485 |
0.51 |
|
PTFE |
С1S304 (гофрированный однооплёточный) |
