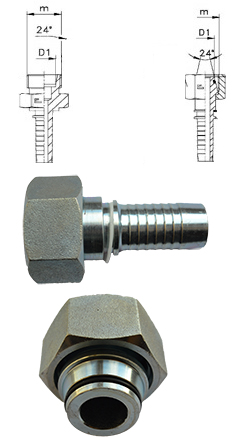

Фитинг DKO-S (немецкий стандарт)
Резьба: метрическая от М12х1,5 до М52х2 (конусный угол 24°)
Диаметры рукавов: от 6 до 38 мм (1/4”- 1 1/2”)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
| DKOS гайка | DKOS штуцер | |||||||||
| DN | дюйм | Резьба (Г), М | Ключ,S | D1(Г) | DN | дюйм | Резьба (Ш), D | Ключ,S | D1(Ш) | |
| 6 | 1/4" | М14x1,5 | 17 | 6 | 6 | 1/4" | M14x1,5 | 14 | 6 | |
| М16x1,5 | 19 | 8 | M16x1,5 | 17 | 8 | |||||
| М18x1,5 | 22 | 10 | M18x1,5 | 19 | 10 | |||||
| М20х1,5 | 24 | M20х1,5 | 22 | |||||||
| М24х1,5 | 30 | 8 | 5/16" | M18x1,5 | 19 | |||||
| 8 | 5/16" | М16х1.5 | 19 | 8 | M20х1,5 | 22 | 10 | |||
| М18х1,5 | 22 | 10 | М22х1.5 | 24 | ||||||
| М20х1.5 | 24 | 12 | М24х1.5 | 27 | ||||||
| М22х1.5 | 27 | 10 | 3/8" | M18x1,5 | 19 | |||||
| М24х1.5 | 30 | M20х1,5 | 22 | |||||||
| 10 | 3/8" | М16х1.5 | 19 | М22х1.5 | 24 | 12 | ||||
| М18х1,5 | 22 | 10 | М24х1.5 | 27 | ||||||
| М20х1.5 | 24 | 12 | 12 | 1/2" | М20х1,5 | 22 | ||||
| М22х1.5 | 27 | 14 | М22х1.5 | 24 | 14 | |||||
| М24х1.5 | 30 | М24х1.5 | 27 | 16 | ||||||
| М30x2 | 36 | М30x2 | 32 | |||||||
| 12 | 1/2" | М20х1.5 | 24 | 12 | 16 | 5/8" | М24х1.5 | 27 | ||
| М22х1.5 | 27 | 14 | М30x2 | 32 | 20 | |||||
| М24х1.5 | 30 | 16 | М36x2 | 36 | ||||||
| М30x2 | 36 | 20 | 3/4" | М30x2 | 32 | 20 | ||||
| М36x2 | 46 | М36x2 | 36 | 25 | ||||||
| 16 | 5/8" | М24х1.5 | 30 | М42x2 | 46 | |||||
| М30x2 | 36 | 20 | 25 | 1 | М36x2 | 36 | 25 | |||
| М30x1,5 | 36 | М42x2 | 46 | 30 | ||||||
| М36x2 | 46 | М52x2 | 55 | |||||||
| 20 | 3/4" | М30x2 | 36 | 20 | 32 | 1 1/4" | М42x2 | 46 | ||
| М36x2 | 46 | 25 | М52x2 | 55 | 38 | |||||
| М42x2 | 50 | 30 | 38 | 1 1/2" | М52x2 | 55 | ||||
| 25 | 1 | М36x2 | 46 | 25 | ||||||
| М42x2 | 50 | 30 | ||||||||
| М52x2 | 60 | |||||||||
| 32 | 1 1/4" | М52x2 | 60 | 38 | ||||||
| 38 | 1 1/2" | М52x2 | 60 | 38 | ||||||
| М68x2 | 80 | |||||||||
