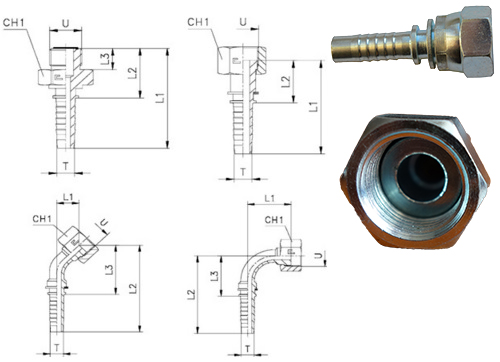

Фитинги американского стандарта ORFS (O' Ring Face Seal) ISO 8434-3 (SAE J1453)
Резьба: дюймовая от 7/16" - 20" до 2 1/2" - 12"
Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
Тип уплотнения: под прокладку
| ORFS гайка | ORFS штуцер | |||||||
| DN | дюймы | Ключ, S(Г) | Резьба (Г), D | DN | дюймы | Ключ, S(Ш) | Резьба (Ш), D | |
| 6 | 1/4" | 19 | 9/16"-18 | 6 | 1/4" | 17 | 9/16"-16 | |
| 22 | 11/16"-16 | 8 | 5/16" | 19 | 11/16"-16 | |||
| 8 | 5/16" | 22 | 11/16"-16 | 10 | 3/8" | 19 | 11/16"-16 | |
| 10 | 3/8" | 22 | 11/16"-16 | 22 | 13/16"-16 | |||
| 24 | 13/16"-16 | 27 | 1"-14 | |||||
| 12 | 1/2" | 24 | 13/16"-16 | 12 | 1/2" | 22 | 13/16"-16 | |
| 30 | 1"-14 | 27 | 1"-14 | |||||
| 36 | 1.3/16"-12 | 32 | 1.3/16"-12 | |||||
| 16 | 5/8" | 30 | 1"-14 | 16 | 5/8" | 27 | 1"-14 | |
| 36 | 1.3/16"-12 | 32 | 1.3/16"-12 | |||||
| 20 | 3/4" | 30 | 1"-14 | 20 | 3/4" | 32 | 1.3/16"-12 | |
| 36 | 1.3/16"-12 | 41 | 1.7/16"-12 | |||||
| 41 | 1.7/16"-12 | 25 | 1 | 41 | 1.7/16"-12 | |||
| 25 | 1 | 41 | 1.7/16"-12 | 32 | 1 1/4" | 46 | 1.11/16"-12 | |
| 32 | 1 1/4" | 50 | 1.11/16"-12 | 38 | 1 1/2" | 55 | 2"-12 | |
| 60 | 2"-12 | |||||||
| 38 | 1 1/2" | 50 | 1.11/16"-12 | |||||
| 60 | 2"-12 | |||||||
